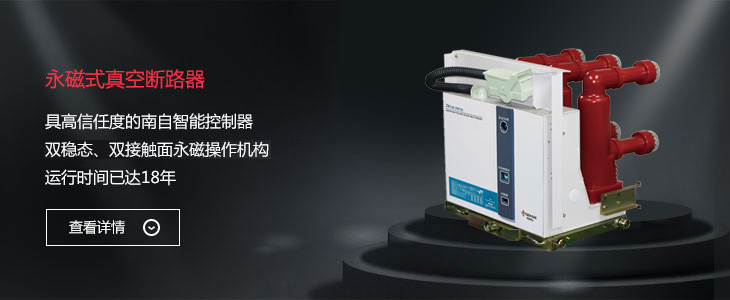

    永磁式真空斷路器

    產品特點

    • 帝森南自永磁操作機構;
    • 具高信任度的帝森南自智能控制器;
    • 配西門子或由帝森南自監制的機械壽命達4萬次真空滅弧室;
    • 公司生產體系通過西門子驗收,并授予“原廠配套”證書;
    • 1998年通過西高所型式試驗,國內實際運行時間近20年;
    • 機構機械壽命12萬次;
    • 可選配OLM-NZ1型智能在線監測裝置,實現智能化。

    結構特點

    • ZN139-12/D戶內真空斷路器總體結構為永磁操動機構與滅弧室前后布置形式。主導電回路部分為三相落地式結構。其主回路采用復合絕緣方式。
    • 本產品的永磁操動機構采用全新的工作原理和結構,解決了永磁場的吸合力,在分閘的初始階段對分閘的阻礙,匹配于真空滅弧室的特性要求。永磁操動機構通過主傳動軸驅動主拐臂,直接操作開關的分合,省去了傳統操動機構中復雜、易損的儲能和鎖扣裝置,簡化了傳動環節,從而實現高可靠,長壽命。
    • ZN139-12/D真空斷路器可根據用戶要求,制作成固定安裝單元,也可配用專用推進機構組成手車單元使用。

    主要規格及技術參數

    斷路器主要規格及技術參數

    序號 名稱 單位 參數
    1 額定電壓 kV 12
    2 額定工頻耐受電壓(1 min) kV 42/48
    3 額定雷電沖擊/斷口耐受電壓(峰值) kV 75/85
    4 額定頻率 Hz 50
    5 額定電流 A 630-2500 630-3150 1250~4000*
    6 額定短路開斷電流 kA 20 25 31.5 40
    7 額定短路關合電流 kA 50 63 80 100
    8 額定峰值耐受電流 kA 50 63 80 100
    9 額定熱穩定電流(有效值) kA 20 25 31.5 40
    10 額定短路持續時間 s 4
    11 額定短路開斷電流次數 30 30 20
    12 機械壽命 30000/40000
    13 額定電流開斷次數(電壽命) 30000/40000
    14 永磁機構機械壽命 120000 120000 100000
